在高性能復合材料領域，碳纖維增強聚醚醚酮(CF/PEEK)因其卓越的機械性能、耐化學性和熱穩定性而備受關注。然而，實現這種材料的最佳性能不僅依賴于基體和增強體的選擇，更在于兩者之間界面結合的質量。不同樹脂含量下界面結合情況對CF/PEEK復合材料性能也具有不一樣的影響，本文中將引用部分研究數據進行解讀。
界面層作為連接纖維與樹脂基體的關鍵區域，其微觀結構直接影響復合材料的整體力學性能。研究表明，在CF/PEEK復合材料中，當纖維表面形成橫晶層時，其楊氏模量顯著提高。然而，樹脂含量的變化會顯著影響這一過程：

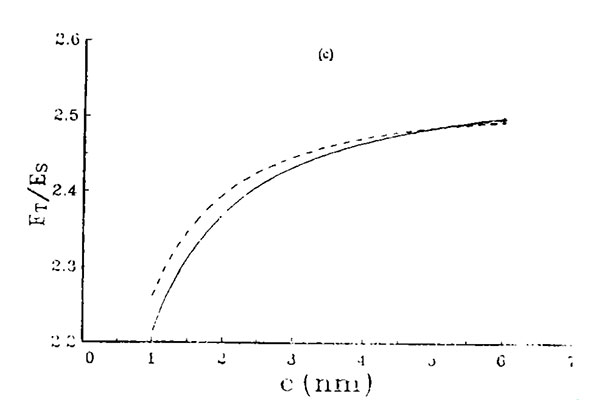

樹脂過多情況下，過量的樹脂會導致界面層變厚，但同時也會增加無定形區的比例，降低有效增強纖維(即晶片)的密度。這將導致界面層的楊氏模量下降，因為無定形區的力學性能遠低于結晶區。 根據實驗數據，當樹脂含量過高時，垂直于纖維方向的楊氏模量相較于理想狀態有所降低。
而樹脂過少的情況下，也是會出現性能下降，樹脂不足則可能導致纖維表面未能充分覆蓋，無法形成連續且穩定的橫晶層。這種情況下的界面結合強度較差，容易引發應力集中點，進而影響復合材料的耐疲勞性和抗沖擊性能。因此合適的樹脂和復材配比就非常重要，需要結合多方面來考量。
通過比對能夠在纖維表面形成橫晶層的單向CF/PEEK復合材料A和無法形成橫晶層的復合材料B，進行詳細的數據分析：
進行X射線衍射分析時結果顯示，復合材料A中有明顯的微晶取向排列，表明形成了理想的橫晶層;而復合材料B則沒有這樣的特征，說明缺乏有效的界面結合。

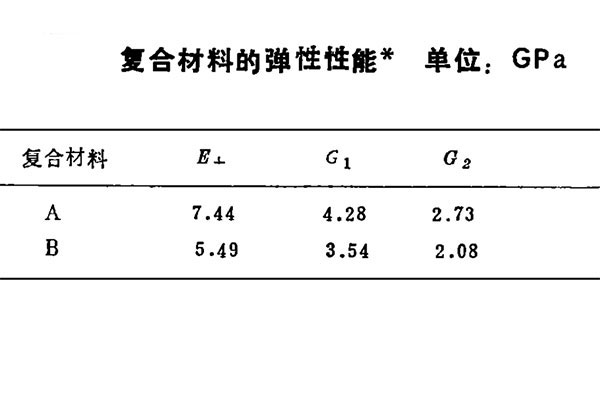

再進行超聲浸漬法測得的模量數據中復合材料A的垂直于纖維軸向的楊氏模量為7.44 GPa，面內剪切模量為4.28 GPa，面外剪切模量為2.73 GPa。相比之下，復合材料B的相應值分別為楊氏模量5.49 GPa、面內剪切模量為3.54 GPa和面外剪切模量為2.08 GPa，均低于復合材料A。
這些數據進一步表明了界面結合質量對于復合材料性能的重要性。因此在進行CF/PEEK材料制作時候，就需要通過優化樹脂含量，確保形成均勻且穩定的橫晶層，才可以顯著提升復合材料的剛性和強度。
通過與國內CF/PEEK生產廠家智上新材料科技公司的劉工處了解到，在熱塑性碳纖維復合材料生產中，不單是PEEK材質，包括其他的熱塑性樹脂的熱塑性復合材料的研發重點就是樹脂浸漬，浸漬的效果決定了界面結合情況，因此在CF/PEEK復合材料的生產中，界面改性技術就尤為關鍵，可以通過添加特定的界面調節劑，在纖維表面誘導形成更加有序且穩定的橫晶層，從而增強纖維與樹脂之間的粘結強度。威盛新材料在該產品的生產中，還通過PEEK樹脂改性以及多次研發得出的工藝參數中，精準化生產，控制熔融溫度、結晶溫度及時間等參數，使得橫晶層厚度適中，既保證了足夠的樹脂覆蓋纖維表面，又避免了過度堆積導致的無定形區比例增加，確保最佳的界面結合效果。
威盛新材料憑借其獨特的界面改性技術，在保證CF/PEEK材料高性能優勢的同時，進一步拓寬了該材料的應用范圍。未來，隨著更多先進界面工程技術的發展，CF/PEEK復合材料將在航空航天、汽車制造等領域發揮更大的作用，推動各行業的持續進步和技術革新。
