眾多研究發現，強度和模量似乎是碳纖維中相互矛盾的一對物理量。在大幅度地提高碳纖維的模量時，其強度會明顯減低；而當保持碳纖維的高強度時，又很難大幅度地提高碳纖維的模量，這是由碳纖維的實際結構決定的。由于碳纖維是一種脆性材料，缺乏塑性變形，拉伸時應力易集中在裂紋尖端而不易緩和釋放，為了消除集中的應力，裂紋就會迅速擴展和傳播，并形成新的表面。


（圖示：6K斜紋碳纖維布）


　　碳纖維的斷裂機理有兩種:脆性斷裂和剪切斷裂，脆性斷裂一般發生在微晶尺寸較小的高強碳纖維中;而剪切斷裂主要發生在微晶尺寸較大、壓縮強度較低的高模碳纖維中。



　　碳纖維的拉伸強度和彈性模量與碳化溫度的具有一定的關系，拉伸強度隨著熱處理溫度的升高呈現先增高后降低的趨勢，在1600℃左后強度出現最大值，而在2000-3000℃拉伸強度呈現平穩趨勢。而彈性模量則隨著處理溫度的升高而逐漸增高，這主要是由于碳纖維在高溫條件下，結晶度、取向度和石墨化程度均增大。

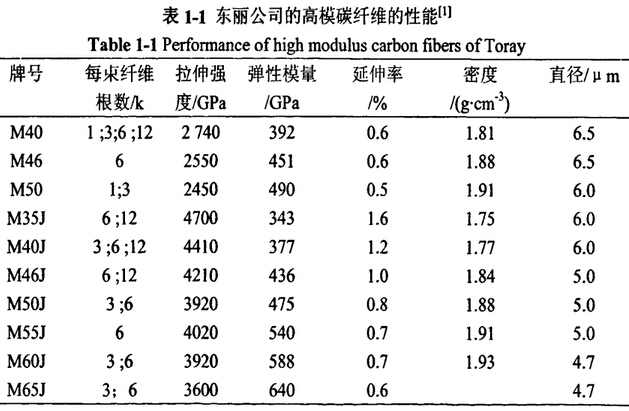

　　從上圖可知，PAN基高模碳纖維的性能與PAN基高強碳纖維的性能具有一定的差距。從M40到M50碳纖維的拉伸強度略有降低，但彈性模量大大提高；而從M35J到M65J碳纖維的強度雖然也略有降低，但相比于M系列已經大大提高了，彈性模量從343GPa增加到640GPa，增長了將近一倍，纖維的直徑也在趨于細旦化，從6.5μm降低到了4.7μm。T300到T1000G強度提高了近一倍，而模量提高的幅度很小，強度最高的T1000G的模量值也僅達到了294GPa。
